Ring-pääyksikkö

Etusivu / Tuotteet / Ring-pääyksikkö
Tuotearviointi ja tekninen arkkitehtuuri



Ring Main Unit (RMU) on tehtaalla-koottu, metallilla-suljettu keski-jännitteinen kytkinjärjestelmä, jota käytetään rengas-syöttöverkoissa. Se integroi kuorman katkaisijat, tyhjiökytkimet ja sulake{5}}kytkinyhdistelmät hermeettisesti suljetussa kotelossa tehomuuntajien ja kaapelilinjojen ohjaamiseksi, kytkemiseksi ja suojaamiseksi.


Kokoonpanot:Modulaariset ja kompaktit laajennettavat kokoonpanot 2-5-suuntaisista kokoonpanoista (esim. CCV, CBC tai mukautetut asettelut).


Eristystekniikat:SF6-kaasueristetyt järjestelmät<0.05%) and eco-friendly solid dielectric / dry-air insulated alternatives.


Kiskojen arvosanat:630A jatkuva virta päävirtakiskoille; 200A tai 630A syöttöhaaroihin.




Tuotevalintaopas



Määritä RMU-kokoonpano, joka vastaa verkkojännitettä, oikosulkutasoja{0}}ja ympäristöolosuhteita.



Parametrivaatimus

Tavallinen apuohjelma

Raskaat-käyttö / teollinen sovellus

Nimellisjännite

12kV / 24kV

36kV

Nimellisoikosulku{0}}virta

20kA (3s)

25 kA (3 s)

Kotelon suojaus

IP67 (kaapelilokero / SF6-säiliö)

IP67 (saatavana upotettava säiliö)

Vaihtomekanismi

Jousiavusteinen manuaalinen / moottoroitu toimilaite

Moottoroitu toimilaite RTU-etäintegraatiolla

Käyttölämpötila

-25 astetta +40 asteeseen

-40 astetta +55 asteeseen (arktiset/aavikkovaihtoehdot)



Sovelluksen soveltuvuus


Sähkönjakeluverkot

Toissijaiset sähköasemasolmut kaupunkien rengasverkkoihin, minimoivat katkosten keston osittaisten kytkimien avulla.

Uusiutuvan energian integrointi

Keskijännitteen{0}}keräysverkot hyötykäyttöön-mittakaavassa aurinkosähköpuistoissa ja tuulivoimaloiden yhteiskäyttösähköasemissa.

Teollisuustilat

Ensisijainen rengaslähde tuotantokomplekseille, palvelinkeskuksille ja vedenkäsittelyn pumppuasemille, jotka edellyttävät kahden{0}}lähteen tehon redundanssia.

Infrastruktuuriprojektit

Maanalaiset tunnelit, lentokentät ja rautateiden vetovoiman syöttölinjat.



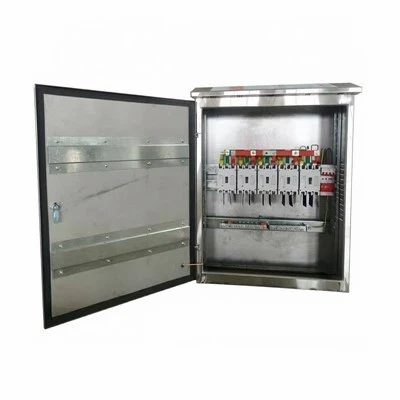

SF6 Ring Main Unit



Valmistus- ja laadunvalvontamahdollisuus

Valmistustoiminnot yhdistävät automatisoidun laserleikkauksen, robotti-TIG-hitsauksen ja heliumvuodon havaitsemisen rakenteen ja tiivisteen eheyden ylläpitämiseksi.


Metallilevyn tarkkuus:Trumpf CNC -kuitulaserleikkaus ja Amada moni-akselinen taivutus pitävät kotelon mittatoleranssit ±0,1 mm:n sisällä.


Säiliön tiivistys ja testaus:Ruostumattomasta teräksestä (304) valmistetut SF6-säiliöt käyvät läpi automaattisen robottihitsauksen, jonka jälkeen suoritetaan 100 % heliummassaspektrometrin vuodontunnistustesti 30 vuoden käyttöiän takaamiseksi.


Asennusstandardit:Puhdastilojen kokoonpanoympäristöt estävät hiukkaskontaminaation korkeajänniteosastoissa.


Tehdashyväksyntätestaus (FAT):Jokaiselle yksikölle tehdään mekaaninen toimintakestävyystesti (2 000 toimenpidettä), tehotaajuuden kestojännitetestaus (28 kV - 70 kV 1 minuutin ajan), mikro-ohmin kosketusresistanssimittaus ja osapurkausmittaus (< 10pC at 1.2 U0).


Vaatimustenmukaisuustodistukset:Testattu ja sertifioitu riippumattomien laboratorioiden IEC 62271-200, IEC 62271-102 ja IEC 62271-100 standardien mukaisesti (KEMA/CESI-yhteensopivat testausprotokollat).



Hankintapäätösparametrit

Mukana dokumentaatiopaketti

Täydelliset tyyppitestiraportit (TTR), seismiset pätevyystodistukset, sisäiset kaariluokitusraportit (IAC AFLR 20kA 1s) ja yksityiskohtaiset AutoCAD/EPLAN-piirustukset hyväksyntää varten.



Toimitusaika ja logistiikka

Normaali tuotantosykli on 4-6 viikkoa. Yksiköt toimitetaan typpi-paineistetuissa tai suljetuissa puisissa laatikoissa, jotka on määritetty normaaliin konttien lastaukseen tai nosturin nostamiseen.



Räätälöintikapasiteetti

Tuki mukautetuille apukytkinkoskettimille, integroiduille suojareleille (Schneider, ABB tai SEL{0}}yhteensopiva), moottoroiduille{1}}etäliittimille (RTU) ja erityisille väripinnoitteille (RAL 7035 -standardi).





FAQ



K: Mikä on RMU:n SF6-kaasusäiliön käyttöikä?

V: Ruostumattomasta teräksestä valmistettu SF6-säiliö on hermeettisesti suljettu järjestelmä, jonka käyttöikä on vähintään 30 vuotta. Vuotuinen kaasuvuoto on taattu alle 0,1 %, mikä eliminoi kaasun-täyttötarpeen paikan päällä normaalikäytön aikana.

K: Voidaanko RMU-yksiköihisi asentaa jälkikäteen moottorikäyttölaitteet SCADA-kaukosäätimen integrointia varten?

V: Kyllä. Manuaalisissa yksiköissä on modulaariset mekaaniset liitännät, jotka mahdollistavat 24 VDC:n tai 48 VDC:n moottorin ohjaimien, shunttilaukaisujen ja apuasennonkytkimien asentamisen ilman kaasun tyhjentämistä tai päävirtakiskoa irrottamatta.

K: Mitkä sisäisen kaariluokituksen (IAC) luokitukset kotelosi täyttävät?

V: Vakiokotelot testataan IAC AFLR 20 kA:lla 1 sekunnin ajan, mikä suojaa käyttöhenkilöstöä sisäiseltä ylipaineelta ja kaarivirheiltä etu-, sivu- ja takasuunnassa.

K: Mitkä asiakirjat sisältyvät{0}}lähetystä edeltävään tekniseen lähetykseen?

V: Jokainen lähetys sisältää tehtaan testiraportit (sarjanumerokohtaiset -numerokohtaiset), sertifioidut yleiset järjestelypiirustukset, kytkentäkaaviot, käyttö- ja huolto-oppaat sekä riippumattoman laboratorion tyyppitestitodistukset.

K: Pystyvätkö RMU-kytkimesi katkaisemaan täyden kuorman virrat toistuvasti?

V: Kuormankatkaisimet on luokiteltu luokan E3 mekaaniseen ja sähköiseen kestävyyteen, ja ne pystyvät suorittamaan vähintään 100 täydellistä -kuorman katkaisutoimintoa nimellisvirralla ilman koskettimien huoltoa.

K: Mikä on standardi tehdashyväksyntätestausprotokollasi (FAT)?

V: FAT-menettelyt sisältävät mekaanisen lukituksen varmistuksen, korkean{0}}jännitteen tehotaajuuden kestotestit, piirien vastusmittaukset, osittaisen purkauksen testauksen sekä suojareleiden ja moottoroitujen mekanismien toiminnan tarkastukset. Kolmansien-osapuolten tarkastajien (SGS, BV, TUV) suorittamaa testausta tuetaan.



modular-1
Pyydä tekninen tarjous

Anna yksi-linjakaavio (SLD), järjestelmän jännite, oikosulkuvirtavaatimukset-ja projektin määrä, jotta saat teknisen ehdotuksen ja kaupallisen tarjouksen 24 tunnin kuluessa.

Yhtenä Kiinan kokeneimmista rengaspääyksiköiden valmistajista ja toimittajista tuemme myös räätälöityjä palveluita. Toivotamme sinut lämpimästi tervetulleeksi ostamaan korkealaatuista rengaspääyksikköä tehtaaltamme. Jos sinulla on kysyttävää hinnastosta, lähetä meille sähköpostia.
